Topopografía y Cartografía



Un dron de topografía proporciona un enorme potencial a los topógrafos. Con un dron, es posible realizar levantamientos topográficos de la misma calidad que aquellos realizados recopilando medidas de alta precisión a través del levantamiento topográfico tradicional, pero en una fracción del tiempo. Esto reduce el coste de la topografía y el volumen de trabajo sobre el terreno.



ortofotogrametria, MDE, model digital de elevaciones
Ortofoto i modelo digital de superfície (MDE) creado a partir de imágenes aéreas.



¿Qué es la topografía con dron?

La topografía con dron se refiere al uso de un dron, o vehículo aéreo no tripulado (UAV), para capturar datos aéreos con cámaras RGB o multiespectrales y sensores LIDAR para generar datos topográficos. Para lograr la topografía se utiliza una técnica llamada fotogrametría. Esta técnica se basa en el uso de fotografías aéreas capturadas por un dron. Durante el vuelo, el terreno es fotografiado varias veces desde diferentes ángulos, y cada imagen es etiquetada con las coordenadas asociadas.




fotogrametria dron
La fotogrametría combina imágenes que contienen el mismo punto en el suelo desde varios puntos de vista.



A partir de estos datos, un software de fotogrametría puede crear ortomosaicos georreferenciados, modelos de elevación o modelos 3D del área del proyecto. Estos mapas también se pueden utilizar para extraer información como distancias altamente precisas o medidas volumétricas.

A diferència de les imatges captades per avions tripulats o satèl·lits, els drons poden volar a una altitud molt més baixa, la qual cosa permet generar dades d'alta resolució i alta precisió de manera més ràpida i menys costosa.



¿Qué tipos de productos topográficos podemos ofrecer?




Ortoimágenes
fotogrametria drone
Las imágenes capturadas por drones se corrigen para detectar la distorsión de la imagen. Cada píxel contiene información geográfica 2D (coordenadas X e Y) que permite obtener medidas precisas como áreas y distancias.

Formatos de fichero: geoTIFF (.tiff), .jpg, .png, .kml, .html
Nubes de puntos 3D
Nubes de puntos 3D
Es posible generar una nube de puntos a partir de imágenes capturadas por drones. Cada punto contiene información geoespacial (X, Y, Z) y de color. Proporciona un modelo muy preciso para mediciones de distancia (inclinada y horizontal), área y volumen.

Formatos de fichero: .las, .laz, .ply, .xyz.

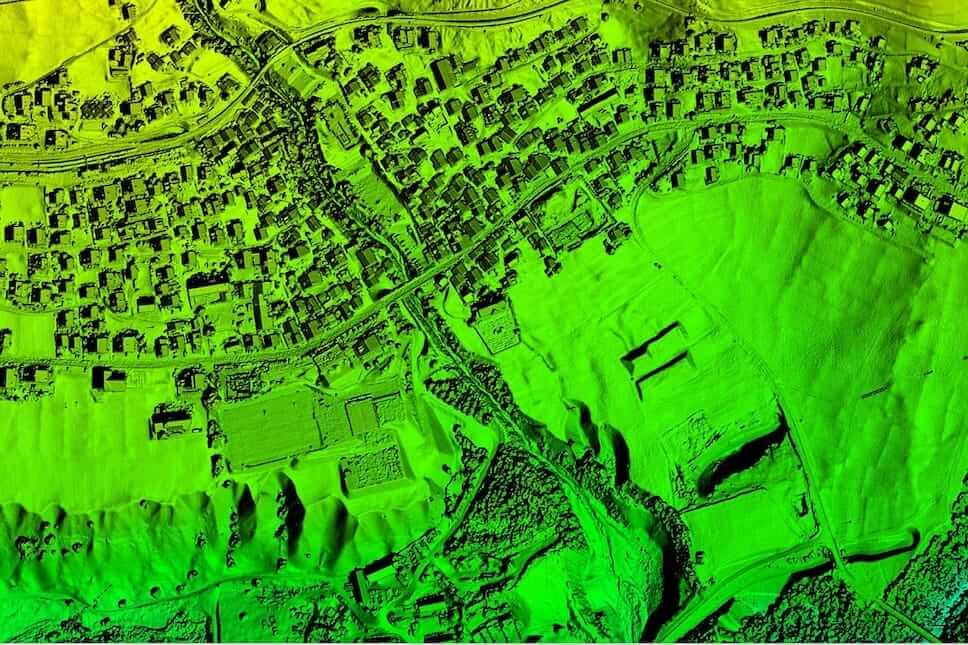

Modelos Digitales de Superficie MDS
Modelos Digitales de Superficie MDS
Representación de la superficie de la Tierra incluyendo los objetos que hay encima, como árboles o edificios. Cada píxel contiene información 3D, longitud, latitud y altura.

Formatos de fichero: GeoTiff (.tif), .las, .laz

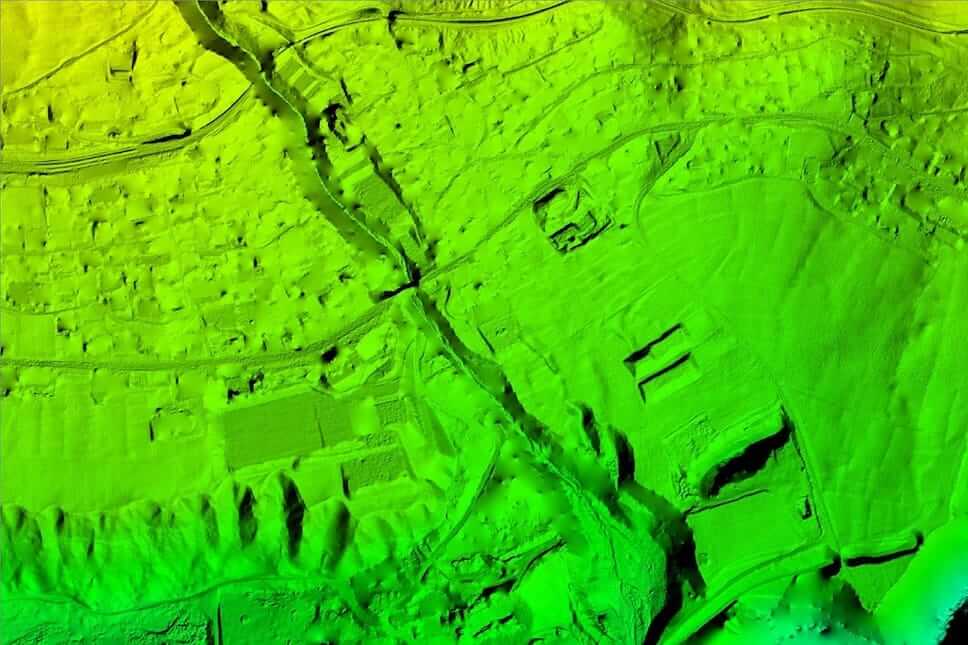

Modelos Digitales del Terreno MDT
Model Digital del Terreno MDT
Representación de la superficie del suelo, sin objetos encima, ya sea vegetación, edificios, vehículos u otros. Cada píxel contiene información 3D, longitud, latitud y altura.

Formatos de fichero: GeoTiff (.tif), .las, .laz

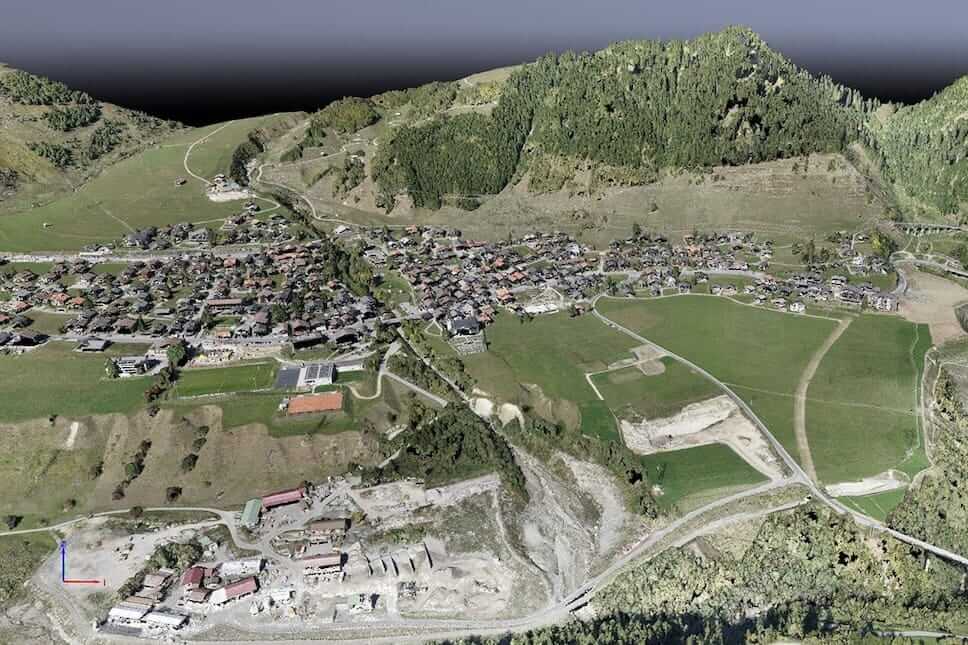

Modelados 3D del terreno
Modelos Digitales de Superficie MDS
Representación de la textura del relieve en tres dimensiones. Cada píxel contiene información 3D, longitud, latitud y altura, lo que permite una visualización del relieve muy realista.

Formatos de fichero: .ply, .fbx, .dxf (AutoCAD), .obj, .pdf

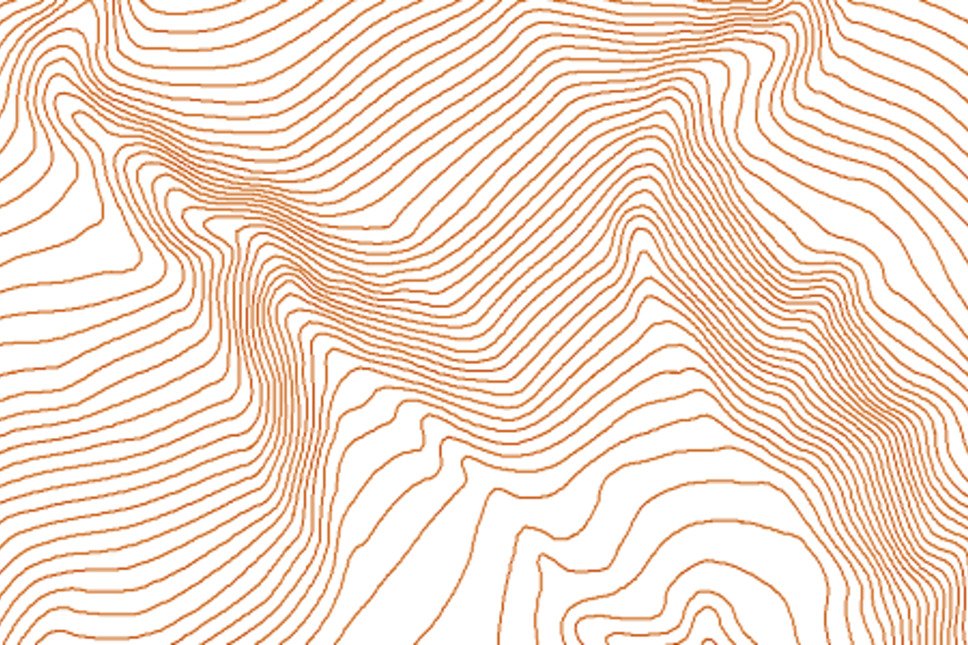

Curvas de nivel
Curvas de Nivel
Según el tipo de proyecto, puede ser de ayuda la creación de mapas de curvas de nivel. Estas curvas son líneas que conectan puntos de la misma altitud, ofreciendo una visión más clara del terreno que los MDT o MDS.

Formatos de fichero: .shp, .dxf (AutoCAD), .pdf



Precisión de la topografía con drones

El rendimiento y la precisión dependerán del tipo de dron, la resolución de la cámara, la altura de vuelo y la vegetación, así como la tecnología utilizada para procesar las imágenes aéreas. En este sentido, con nuestra flota de drones, es posible lograr una precisión absoluta de hasta 1.2 cm/píxel de precisión.
